一、 电子地磅工作原理及构成

1、工作原理

被称重物或载重汽车停在秤台上，在重力的作用下，电子地磅秤台将重力传递至传感器，导致附着在传感器上的弹性体发生变形，则弹性体应变梁上的应变电阻片及桥路失去平衡，输出与重量数值成正比的电信号，经线性放大器将信号放大，再经A/D转换为数字信号，由仪表内的微处理机对重量信号进行处理后直接显示重量数。配置打印机后，即可打印称重数据；如配置计算机，可将计量数直接输入称重管理系统进行综合管理。

2、电子地磅的构成

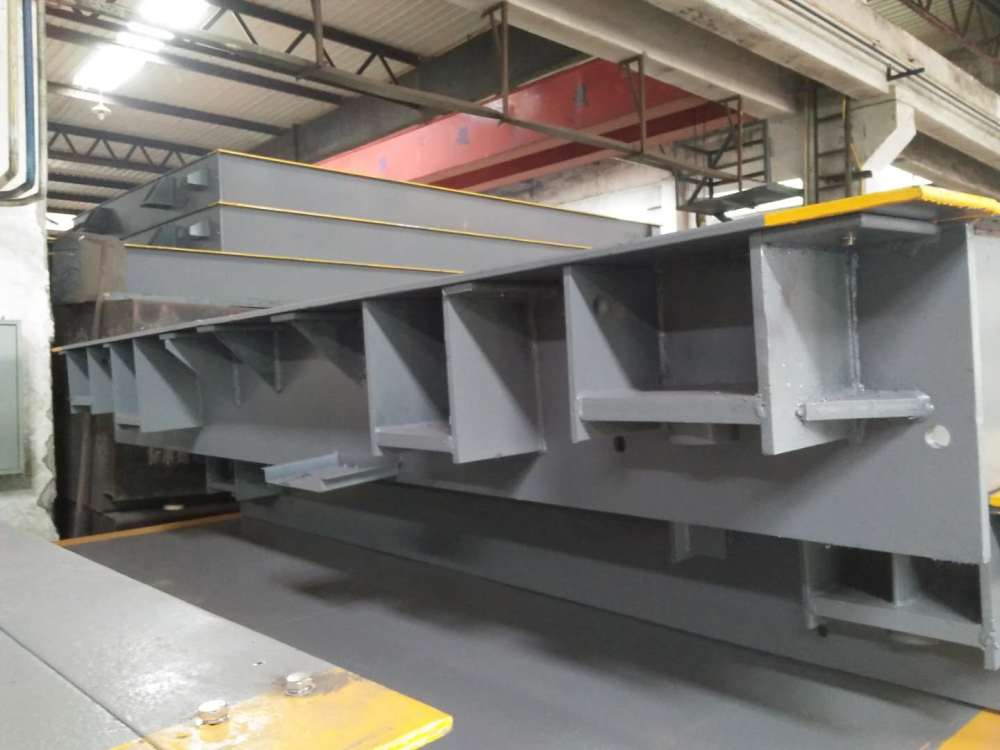

（1）秤台

它是将被称物体的重量或方传递给称重传感器的全部机械系统，包括承重台面、秤桥结构、吊挂连接单元、安全限位装置等；市面上以钢结构秤台为主。

（2）称重传感器

一般称之为一次变换元件，它可以将作用于其上的重量或力按一定的函数关系(一般是线性关系)转换为电量(电压、电流、频率等)输出；

（3）称重显示仪表

一般称之为二次显示仪表，用于2B0量称重传感器输出的电信号值，并以指针或数码形式把重量值显示出来(现代测量仪表中还包括数据处理、打印装置等)；

二、电子地磅维修故障检查解决

  6、 故障检查与排除

    （一）查找故障位置： 汽车衡发生故障不能工作，首先要找出故障发生在哪个部位。最简便的方法是借助模拟器来查找。步骤如下： 将接线盒至仪表的信号电缆线解脱，将模拟器的插座（9芯D型扁插座）插入称重显示控制器接口J1，接通电源，看称重显示控制器工作是否正常，说明故障在秤台，如称重显示控制器工作不正常，则故障在称重显示器。其故障的排除必须由专门检验人员进行。

    （二）秤台故障分析：

    （1）首先检查接线盒，有无水汽侵入，如果有水汽，用酒精擦洗，然后用电吹风吹干，清洁内部。

    （2）查找接线有无短路。在接线盒内用万用表测量屏蔽线与其它各线的电阻，有无短路现象。如发现有短路现象，则需要更换电缆，无故障则按以下步骤继续查找。

三、地磅原理及基础知识

基本配置是一样的。都需要传感器、接线盒、打印机、称重仪表，现如今的地磅可以配上电脑和称重软件。

地磅标准配置主要由承重传力机构(秤体)、高精度称重传感器、称重显示仪表三大主件组成，由此即可完成地磅基本的称重功能，也可根据不同用户的要求，选配打印机、大屏幕显示器、称重管理软件系统以完成更高层次的数据管理及传输的需要。

1、承重和传力机构——将物体的重量传递给称重传感器的机械平台，常见有钢结构及钢混结构二种型式。

2、高精度称重传感器——是地磅的核心部件，起着将重量值转换成对应的可测电信号的作用，它的优劣性直接关系到整台衡器的品质。

　　3、称重显示仪表——用于测量传感器传输的电信号，再通过专用软件处理显示重量读数，并可将数据进一步传递至打印机、大屏幕显示器、电脑管理系统。

4、打印机：用于打印重量数据表单大屏幕：用于远距离读数

　　5、称重管理软件-系统：用于重量数据的进一步处理、储存、传输等

模拟式传感器的输出信号最大一般在数十毫伏，在电缆传输这些弱信号过程中，很容易受到干扰，从而造成系统工作不稳定或计量准确性降低。而数字式传感器的输出信号均在3-4V左右，其抗干扰能力远大于模拟信号数百倍，解决传输信号弱及干扰问题

当负荷长时间加在一称重传感器上时，其输出常有较大变化，数字式称重传感器通过内部微处理器里的软件，自动补偿了蠕变.

四、结构组成和工作原理

1、结构组成

电子汽车衡主要由承载器、称重显示仪表、称重传感器、汽车衡、连接件、限位装置及接线盒等零部件组成，还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。

2、工作原理

被称重物或载重汽车置于承载器台面上，在重力作用下，通过承载器将重力传递至称重传感器，使称重传感器弹性体产生变形，贴附于弹性体上的应变计桥路失去平衡，输出与重量数值成正比例的电信号，经线性放大器将信号放大。再经A/D转换为数字信号，由仪表的微处理机（CPU）对重量信号进行处理后直接显示重量数据。配置打印机后，即可打印记录称重数据，如果配置计算机可将计量数据输入计算机管理系统进行综合管理。
